Beschreibung

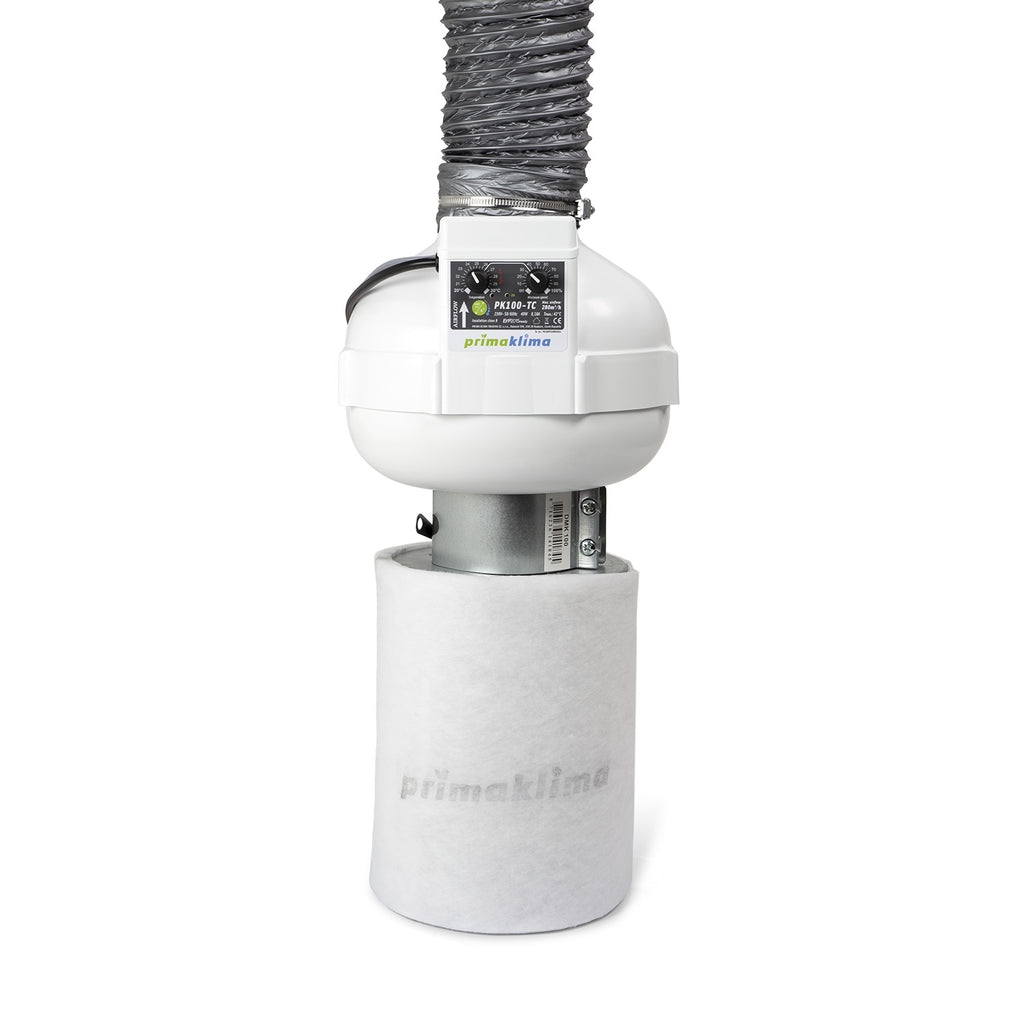

Das Abluftset PKVS-100-TC von Prima Klima bringt Rohrventilator, Aktivkohlefilter, Schlauch und Befestigung in einem Karton zusammen. Der Ventilator PK100-TC regelt seine Drehzahl nach der Temperatur, der Aktivkohlefilter K2600-100 bindet Gerüche aus der Abluft.

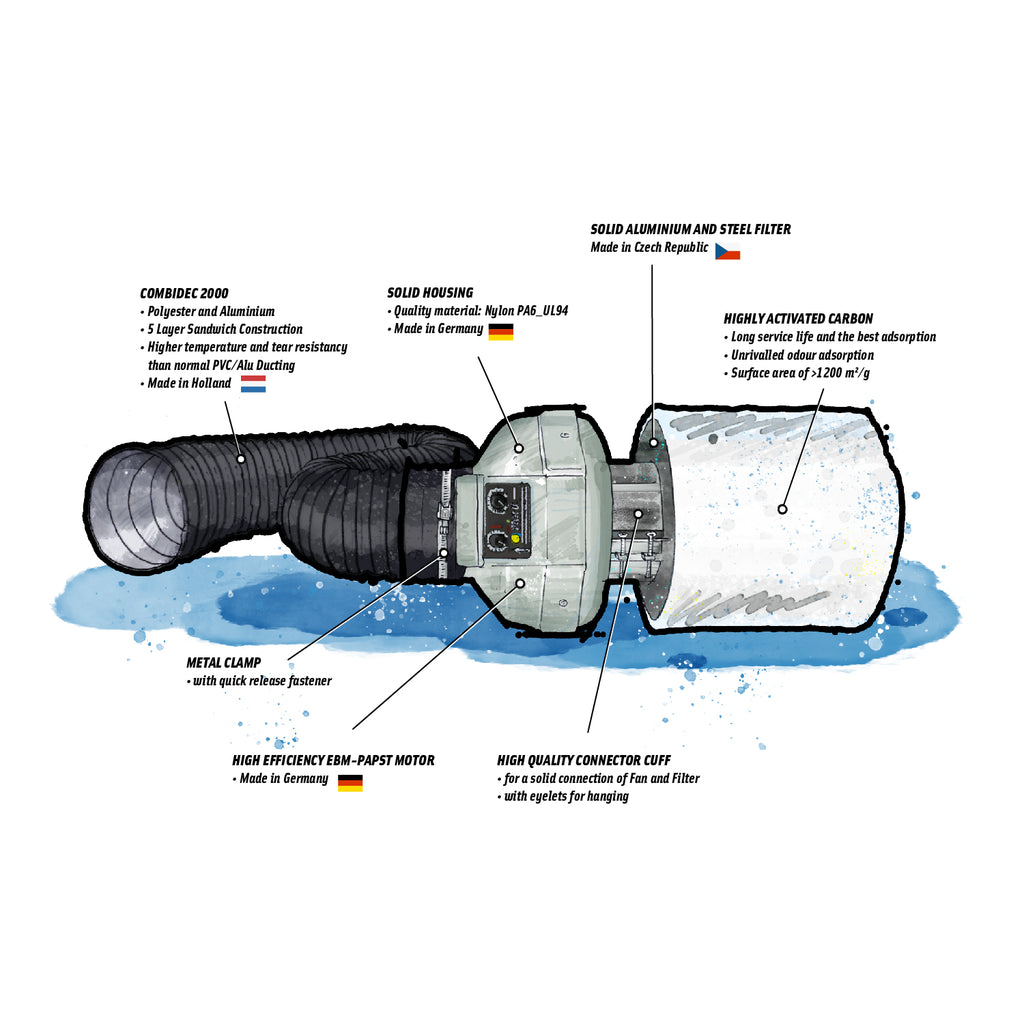

Lieferumfang laut Hersteller

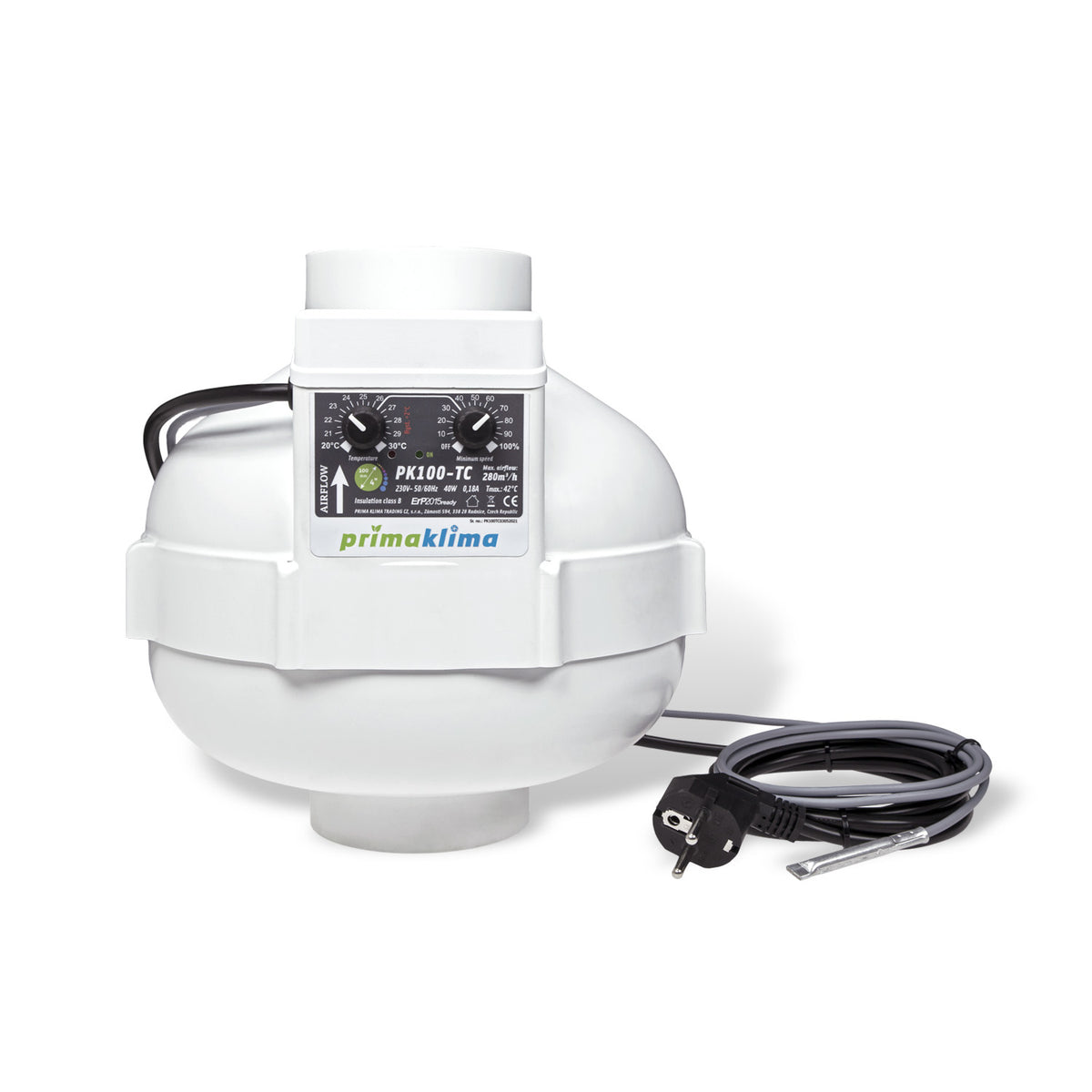

- 1x Rohrventilator PK100-TC, temperaturgesteuert

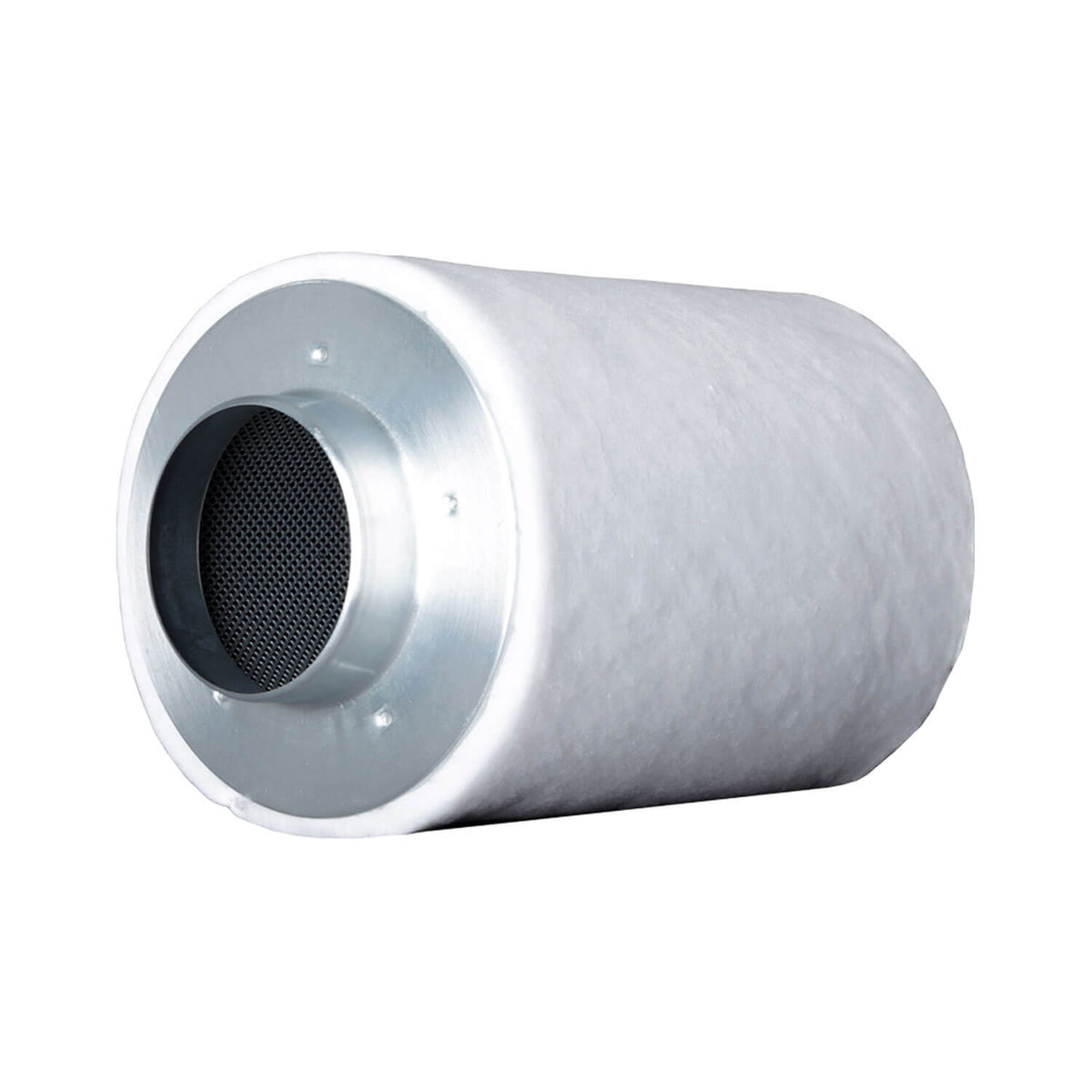

- 1x Aktivkohlefilter K2600-100 (Eco Line) mit Vorfilter K2700
- 1x Kombi-Flexschlauch Ø 102 mm, 3 m
- 1x Schlauchschelle mit Schnellverschluss, 60–135 mm
- 1x Verbindungsmanschette 100 mm mit Gummidämpfung
Technische Daten laut Hersteller
| Ventilator | PK100-TC, ebm-papst-AC-Motor, Gehäuse aus Polyamid |
|---|---|
| Luftleistung Ventilator | max. 280 m³/h |
| Elektrische Daten | 40 W, 230 V, 50/60 Hz, 0,18 A |
| Max. Fördermitteltemperatur | 50 °C |
| Filter | K2600-100, optimal 240 m³/h, max. 360 m³/h |
| Filtermaße | Ø 180 mm, Länge 250 mm ohne Flansch, Flansch 100 mm |
| Aktivkohle | 1,2 kg, Kohlebett 3 cm |
| Gewicht Set | 7,1 kg |
| EAN | 8594171433351 |
Restposten
Neu und originalverpackt, Einzelstück aus unserem Lagerbestand in Grünberg. Prüfe vor dem Kauf, ob 100 mm Anschluss und 280 m³/h zu deiner Fläche passen. Bei Fragen beraten wir dich gern per Nachricht.
Sicherheitshinweise
- Bitte lesen Sie vor der Inbetriebnahme die Montage- und Betriebsanleitung der Prima-Klima-Rohrventilatoren. Die Ventilatoren sind für die Förderung von Raumluft in Lüftungssystemen bestimmt.
- Um Kondenswasserbildung zu vermeiden, sollten die Ventilatoren in unbeheizten Räumen isoliert werden.
- Die Ventilatoren dürfen erst nach erfolgreichem Einbau in das Lüftungssystem oder nach Anbringung eines Berührungsschutzes (EN ISO 13857) in Betrieb genommen werden.
- Es müssen geeignete Schutzvorrichtungen installiert werden, die den Ventilator vor dem Eindringen von Wasser aus dem Abwassersystem schützen.
- Nach der Installation dürfen sich keine beweglichen Teile in der Nähe des Motors befinden.
- Die Ventilatoren sind nicht für den Betrieb in explosionsgefährdeten Bereichen geeignet.
- Die Ventilatoren sind nur für den Innenbereich zugelassen und dürfen nicht mit Flüssigkeiten in Berührung kommen. Ein Betrieb im Freien ist nicht möglich.
- Bei notwendigen Wartungsarbeiten muss die Stromversorgung allpolig unterbrochen werden. Das Laufrad des Motors muss vor dem Öffnen oder der Wartung stillstehen.
- Alle Prima-Klima-Ventilatoren verfügen über eine Temperatur-Sicherheitsabschaltung, die den Motor bei Überhitzung abschaltet. Der Motor läuft nach dem Abkühlen automatisch wieder an.
- Bei Temperaturen unter 5 °C sind besondere Transportbedingungen erforderlich, um ein Brechen des Kunststoffs zu vermeiden – der Karton muss vorsichtig behandelt werden. Der Ventilator darf nicht am Anschlusskabel getragen werden. Stöße und Vibrationen vermeiden.
- Die Ventilatoren müssen trocken sowie vor Witterung und Staub geschützt bei Temperaturen zwischen -10 und 45 °C gelagert werden.
- Montage und elektrischer Anschluss dürfen nur von geschultem Fachpersonal durchgeführt werden. Die einschlägigen VDE- und sonstigen geltenden Vorschriften sind zu beachten. Der elektrische Anschluss muss gemäß dem im Klemmenkasten beschriebenen Schaltbild erfolgen.
- Der Ventilator muss in der richtigen Strömungsrichtung (Pfeil auf dem Aufkleber) und so montiert werden, dass keine Vibrationen auf das Kanalsystem übertragen werden.
- Vorsicht! Der metallene Montagewinkel ist nicht entgratet, es besteht Verletzungsgefahr.
- Vor Wartung oder Reparatur muss der Ventilator von der Stromversorgung getrennt werden und das Laufrad muss stillstehen. Die Sicherheitsvorschriften sind einzuhalten.
- Vor dem Einschalten prüfen, ob der Strom korrekt angeschlossen und der Schutzleiter angeschlossen ist und ob Reste von Anschlussmaterial aus dem Ventilator entfernt wurden. Die Inbetriebnahme muss von geschultem Personal gemäß den Vorschriften geprüft werden.
Hinweis: Deutsche Übersetzung der allgemeinen Sicherheitshinweise des Herstellers für Prima-Klima-Rohrventilatoren (aus der englischen Montage- und Betriebsanleitung, Stand 01.10.2024). Bitte zusätzlich die dem Set beiliegende Anleitung beachten.
Entsorgung
Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll. Gib den Ventilator an einer Sammelstelle für Elektro-Altgeräte ab.
